اتصالات USART مقابل UART - ما يحتاج المهندسون إلى معرفته

Q: 🧠 ما هو UART؟

UART (جهاز الاستقبال/الإرسال العالمي غير المتزامن) هو بروتوكول اتصال تسلسلي بسيط ومستخدم على نطاق واسع يعمل بدون ساعة مشتركة. يرسل البيانات بشكل غير متزامن باستخدام بتات بدء/إيقاف ومعدل باود محدد مسبقاً.

Q: ❓ ما الفرق بين TTL UART و USART؟ (شرح USART مقابل UART)

USART مقابل UART هي مقارنة شائعة في الاتصالات المدمجة. الفرق الرئيسي هو أن USART (جهاز استقبال/إرسال متزامن/غير متزامن عالمي) يدعم كلاً من الاتصال المتزامن وغير المتزامن، في حين أن UART (مستقبل/مرسل عالمي غير متزامن) يدعم الوضع غير المتزامن فقط. TTL UART يشير إلى إشارة UART التي تستخدم مستويات جهد ترانزستور-ترانزستور-منطق (TTL) - عادةً 3.3 فولت أو 5 فولت - الشائعة في الأنظمة المضمنة. في حين أن TTL UART هو مواصفات واجهة مادية، يشير USART إلى وحدة اتصال أكثر مرونة قد تخرج أيضًا إشارات على مستوى TTL اعتمادًا على الأجهزة. باختصار USART = يدعم كلاً من وضعي المزامنة وعدم المزامنة UART = غير متزامن فقط TTL UART = إشارة UART عند مستويات الجهد TTL ويساعد فهم هذه الاختلافات المهندسين في اختيار الواجهة المناسبة للأجهزة مثل مستشعرات المسافة بالليزر في التطبيقات المدمجة.

عند دمج الليزر مستشعر المسافة في نظام مدمج، أحد أهم الاعتبارات هو نوع الواجهة التسلسلية التي يدعمها - USART مقابل UART. هذه المقارنة ليست مجرد مصطلحات تقنية؛ ففهم الاختلافات الرئيسية بين USART و UART يمكن أن يؤثر بشكل مباشر على موثوقية وكفاءة إعداد اتصالات المستشعر الخاص بك. في حين أنه غالبًا ما يتم الخلط بين هذين البروتوكولين أو استخدامهما بالتبادل، إلا أنهما يعملان بشكل مختلف على مستوى الأجهزة. معرفة أي من البروتوكولين جهاز تحديد المدى بالليزر استخدامات الوحدة ضرورية للتكامل السلس، خاصةً في التطبيقات عالية الدقة حيث يكون التوقيت وتكامل البيانات أمرًا بالغ الأهمية.

🧠 ما هو UART؟

UART (جهاز الاستقبال/الإرسال العالمي غير المتزامن) هو جهاز استقبال/إرسال غير متزامن بسيط واسع الاستخدام الاتصال التسلسلي يعمل بدون ساعة مشتركة. يرسل البيانات بشكل غير متزامن باستخدام بتات بدء/إيقاف ومعدل باود محدد مسبقاً.

تتضمن المزايا الرئيسية لـ UART ما يلي:

إعداد سهل مع المتحكمات الدقيقة مثل أردوينو أو ESP32
لا حاجة لخط ساعة خارجي
مدعوم على نطاق واسع في الإلكترونيات الاستهلاكية والإلكترونيات التي تصنعها بنفسك

🔄 ما هو USART؟

يعتمد USART (جهاز الاستقبال/الإرسال المتزامن/المستقبل/المُرسل المتزامن العالمي) على UART من خلال دعم كل من الاتصال غير المتزامن والمتزامن. هذه المرونة الإضافية تجعله مفيداً بشكل خاص في الأنظمة المدمجة الأكثر تعقيداً أو الصناعية.

مزايا USART:

تعمل في كل من وضعي UART والوضع المتزامن
يدعم الاتصالات ذات السرعة العالية أو الحساسة للساعة
غالبًا ما توجد في STM32، وAVR، ووحدات MCU القائمة على ARM

📡 لماذا يهم مستشعرات المسافة بالليزر

العديد من منتجات اليوم عالية الأداء مسافة الليزر أجهزة الاستشعار، بما في ذلك تلك الموجودة في مسكرنيل, تم تصميمها مع واجهات اتصال USART (UART على مستوى TTL). وهذا يعني أن المستشعر مثل TS1224 لا يوفر فقط

قياس بعيد المدى عالي الدقة (يعتمد على تقنية الليزر 905 نانومتر)
عامل الشكل صغير الحجم وخفيف الوزن
مخرجات القياس في الوقت الحقيقي

...ولكنها توفر أيضًا اتصالاً تسلسليًا متعدد الاستخدامات متوافقًا مع معظم المتحكمات الدقيقة والأنظمة الصناعية.

🛠️ التطبيقات النموذجية:

الأتمتة الصناعية للمستوى و قياس المسافة
الطائرات الذكية بدون طيار (الطائرات بدون طيار) للتحكم الدقيق في الارتفاع
ملاحة الروبوتات و SLAM (التعريب المتزامن ورسم الخرائط)
المستودع الخدمات اللوجستية بالنسبة للكائن الكشف
الآلات الزراعية للتضاريس التالية

✅ تستفيد جميع هذه التطبيقات من الاتصالات التسلسلية القوية ذات الكمون المنخفض - التي أصبحت ممكنة عبر واجهات USART.

🧩 USART مقابل UART: مقارنة تقنية سريعة

الميزة	UART	USART
إشارة الساعة	غير مطلوب	مطلوب (للوضع المتزامن)
نوع الاتصال	غير متزامن فقط	غير متزامن + متزامن + متزامن
السرعة والدقة	قياسي	سرعة أعلى، أكثر دقة
وجدت في	أردوينو، ESP8266، Raspberry Pi، أردوينو، ESP8266	STM32، وAVR، ووحدات MCU الصناعية
مستعمل في مسكرنيل المستشعرات	✅ (عن طريق USART على مستوى TTL)	✅

🔗 اكتشف تشكيلة أجهزة استشعار المسافة بالليزر لدينا

تقدم Meskernel مجموعة من أجهزة استشعار المسافة بالليزر من الدرجة الصناعية مع واجهات UART/USART، وهي مثالية للمطورين والمهندسين ومُدمجي الأنظمة:

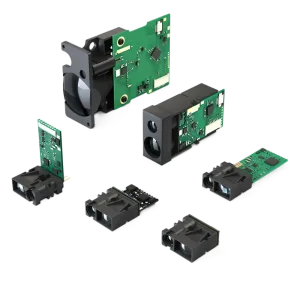

🔍 منتج مميز: وحدة المسافة بالليزر TS1224

نوع الليزر: ليزر أشباه الموصلات 905 نانومتر 905 نانومتر
الواجهة: UART (TTL) عبر USART
النطاق: حتى 1500 متر
الدقة: ±1 m
مثالي لـ الروبوتات، والطائرات بدون طيار، والأتمتة، والخدمات اللوجستية، وغير ذلك الكثير

👉 عرض جميع المستشعرات

وحدة استشعار المسافة — المرحلة مستشعرات الليزر

أنواع مستشعرات المسافة — المرحلة مستشعرات الليزر

📈 تعزيز أداء التصميم المدمج باستخدام المستشعرات المزودة بتقنية USART

اختيار جهاز مزود بتقنية USART مستشعر المسافة بالليزر لا تبسط عملية التطوير فحسب، بل تضمن أيضًا قابلية التوسع المستقبلي عبر التطبيقات. سواء كنت تبني روبوتًا أو طائرة بدون طيار أو مصنعًا نظام التشغيل الآلي, ، فإن بروتوكول الاتصال الصحيح ضروري للموثوقية والدقة في الوقت الحقيقي.

🙋 الأسئلة المتداولة (FAQ)

❓ ما الفرق بين TTL UART و USART؟ (شرح USART مقابل UART)

USART مقابل UART هي مقارنة شائعة في الاتصالات المدمجة. الفرق الرئيسي هو أن USART (جهاز استقبال/إرسال متزامن/غير متزامن عالمي) يدعم كلاً من الاتصال المتزامن وغير المتزامن، في حين أن UART (مستقبل/مرسل عالمي غير متزامن) يدعم الوضع غير المتزامن فقط.
TTL UART يشير إلى إشارة UART التي تستخدم مستويات جهد ترانزستور-ترانزستور-منطق (TTL) - عادةً 3.3 فولت أو 5 فولت - الشائعة في الأنظمة المضمنة. في حين أن TTL UART هو مواصفات واجهة مادية، يشير USART إلى وحدة اتصال أكثر مرونة قد تخرج أيضًا إشارات على مستوى TTL اعتمادًا على الأجهزة.
باختصار
USART = يدعم كلاً من وضعي المزامنة وعدم المزامنة
UART = غير متزامن فقط
TTL UART = إشارة UART عند مستويات الجهد TTL
يساعد فهم هذه الاختلافات المهندسين في اختيار الواجهة المناسبة للأجهزة مثل أجهزة استشعار المسافة بالليزر في التطبيقات المدمجة.

❓هل مستشعرات ميسكيرنيل متوافقة مع أردوينو؟

نعم، تستخدم معظم مستشعرات Meskernel مستشعرات UART المتوافقة مع TTL (عبر USART)، مما يجعلها قابلة للتكامل بسهولة مع Arduino وSTM32 وغيرها من المنصات الشائعة.

❓ هل يمكنني استخدام مستشعرات المسافة بالليزر Meskernel في البيئات الخارجية؟

نعم. تم تصميم العديد من موديلاتنا للاستخدام الصناعي الخارجي، مع تصميمات قوية مضادة للتداخل ومقاومة للعوامل الجوية.

❓ هل USART أفضل من UART لمستشعرات المسافة بالليزر؟

يعتمد ذلك على التطبيق الخاص بك. في المناظرة بين USART و UART، يوفر USART مرونة أكبر لأنه يدعم كلاً من الاتصال المتزامن وغير المتزامن. ومع ذلك، فإن معظم مستشعرات المسافة بالليزر تستخدم الاتصال غير المتزامن فقط، مما يجعل UART أكثر من كافٍ في كثير من الحالات. إذا كانت وحدة التحكم الدقيقة الخاصة بك تحتوي على USART، فيمكنها عادةً أن تعمل في وضع UART، مما يمنحك توافقًا أوسع مع المستشعرات المدمجة.

❓ هل يمكن استخدام USART كـ UART في الأنظمة المدمجة؟

نعم، في معظم المتحكمات الدقيقة، يمكن أن تعمل وحدات USART في وضع UART عن طريق تعطيل الساعة المتزامنة. وهذا يجعل USART متعدد الاستخدامات في التصاميم المدمجة. في سياق USART مقابل UART، تعد قابلية التكيف هذه أحد الأسباب التي تجعل المهندسين يختارون غالبًا وحدات MCU المتوافقة مع USART عند العمل مع أجهزة مثل وحدات الليزر TTL UART.

❓ ما أهمية USART مقابل UART عند اختيار وحدة استشعار؟

إن الاختيار بين USART و UART مهم لأنه يؤثر على كيفية تفاعل وحدة MCU الخاصة بك مع الأجهزة الطرفية مثل مستشعرات المسافة بالليزر. تتطلب بعض الوحدات بشكل صريح TTL UART عند مستويات جهد محددة (على سبيل المثال، 3.3 فولت)، بينما قد تعمل وحدات أخرى بشكل أفضل مع تدفقات البيانات المتزامنة. تساعد معرفة نوع اتصال المستشعر الخاص بك على تجنب مشاكل التوافق في الأنظمة المدمجة.

❓ هل تدعم جميع المتحكمات الدقيقة كلاً من USART و UART؟

ليست كل المتحكمات الدقيقة مزودة بأجهزة طرفية USART مخصصة. فبعضها يوفر فقط UART، مما يحدها من الاتصال غير المتزامن. من حيث USART مقابل UART، توفر المتحكمات الدقيقة المزودة ب USART مرونة أكبر لتصاميم المستشعرات المستقبلية، خاصةً إذا كانت هناك حاجة إلى نقل البيانات المتزامن.

❓ ما هي مستويات الجهد النموذجي ل TTL UART المستخدم في مستشعرات الليزر؟

معظم واجهات TTL UART المستخدمة في أجهزة استشعار المسافة بالليزر تعمل بجهد 3.3 فولت أو 5 فولت، اعتمادًا على تصميم المستشعر. تُعد مستويات الجهد هذه مهمة عند التفكير في USART مقابل UART، لأن توافق الطبقة المادية لا يقل أهمية عن توافق البروتوكول.
