1. Introdução: O futuro da análise do movimento desportivo
O treino atlético moderno depende cada vez mais da precisão ótico medição de distâncias para controlar as velocidades de sprint, a aceleração e o tempo de reação.
Ao contrário dos sistemas tradicionais de localização baseados em câmaras ou vestíveis, a medição de distâncias sem contacto utilizando laser tempo de voo oferece um método de alta velocidade, sem reflectores, para medir o movimento humano em tempo real.
Esta abordagem permite aos treinadores e investigadores captar dados precisos sobre a distância e a velocidade sem interromper o movimento natural do atleta - uma vantagem crucial para ambientes desportivos de alto rendimento.
2. Compreender a medição ótica da distância
A medição ótica de distâncias refere-se ao processo de determinação de distâncias através da emissão de um sinal luminoso (normalmente um feixe de laser) e da medição do tempo que a reflexão demora a regressar.
Este tempo de voo (ToF) permite sensores laser para detetar objectos em movimento com elevada precisão e repetibilidade, mesmo a longas distâncias.
Um sistema de deteção de distância típico inclui:
- Um sensor laser de tempo de voo para aquisição de dados a alta velocidade
- Um microcontrolador ou unidade incorporada para processamento
- Uma interface de software para visualização e análise de parâmetros de movimento
Quando combinados, estes componentes formam um movimento robusto deteção rede de sensores ideal para o seguimento do movimento humano e a análise desportiva.
3. Cenário de aplicação: Seguimento da velocidade de corrida e de arranque de um ser humano
Num laboratório de desempenho desportivo, vários sensores ópticos de distância são colocados ao longo de uma pista de sprint ou de uma pista de corrida.
Cada sensor mede continuamente a distância entre si e o atleta, transmitindo as leituras a um processador central até 100 Hz.
O sistema calcula então a velocidade instantânea, a aceleração e os padrões de movimento.
As principais aplicações incluem:
- Análise da velocidade do sprint e controlo da aceleração
- Controlo da aproximação do salto em comprimento
- Iniciar a medição do tempo de reação
- Estudos de movimento em biomecânica ou fisioterapia
- Integração em robôs desportivos ou sistemas de movimento automatizados
Este sistema de deteção de distâncias elimina a necessidade de retroreflectores, marcadores ou dispositivos portáteis, tornando-o uma solução de medição de distâncias totalmente sem contacto.
4. Desafios e limitações técnicas
🧩 (1) Refletividade sem retrorreflectores
A pele humana e o vestuário desportivo têm frequentemente uma refletividade baixa e inconsistente, o que pode afetar o sinal de retorno do sensor laser de tempo de voo.
As superfícies de baixa reflectância (como tecidos escuros) podem reduzir ligeiramente a precisão ou o alcance da deteção.
Otimização:
Utilização Módulos laser ToF com controlo automático de ganho (AGC) e processamento multi-eco. Estas funções adaptam-se a alvos pouco reflectores e mantêm uma medição fiável da distância ótica, mesmo sem reflectores.
🧩 (2) Direção do movimento e efeitos da postura corporal
Quando os atletas se inclinam para a frente ou se movem em ângulos, a geometria do reflexo muda, causando variações temporárias nos dados de distância.
Otimização:
Uma disposição multi-sensor e algoritmos de fusão de sensores podem corrigir o movimento angular, permitindo o seguimento contínuo e estável do movimento humano ao longo de movimentos complexos.
🧩 (3) Interferência ambiental
A luz solar exterior ou os reflexos interiores podem influenciar medição por laser desempenho tecnológico.
Otimização:
Utilizar sensores com filtros ópticos de passagem de banda, divergência de feixe estreita e sinais de tempo de voo modulados, garantindo um funcionamento estável em várias condições de iluminação.
5. Arquitetura do sistema de deteção de distâncias
1️⃣ Camada de deteção
- Consiste em múltiplos lasers sensores de tempo de voo ou módulos de medição de distâncias
- Cada módulo efectua a medição contínua da distância ótica até 100 Hz
2️⃣ Camada de processamento
- Plataformas incorporadas, como o Raspberry Pi, ESP32, ou PLC
- Executa algoritmos de filtragem, sincronização e cálculo de velocidade
- Permite feedback em tempo real para otimização da formação
3️⃣ Camada de visualização
- Painel de controlo baseado no ambiente de trabalho ou na Web
- Apresenta curvas de velocidade, ritmo de passada e estatísticas de desempenho
- Exporta perfis de movimento para investigação avançada de rastreio do movimento humano
6. Vantagens da medição ótica da distância no desporto
| Caraterística | Benefício |
|---|
| Deteção sem contacto | Sem necessidade de reflectores ou vestíveis |
| Actualizações de alta frequência | Dados até 100 Hz para uma caraterização detalhada do movimento |
| Compacto e escalável | Fácil de instalar várias unidades |
| Alta precisão | Precisão ao nível do milímetro utilizando os princípios ToF |
| Integração flexível | Funciona tanto com sistemas industriais como com sistemas de bricolage |
Ao tirar partido de tecnologia de medição por laser, Este sistema transforma a formação tradicional numa solução de monitorização do desempenho baseada em dados.

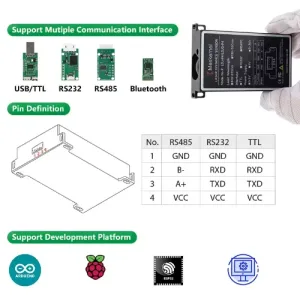

Produtos recomendados : Meskernel série LDJ - Opção de maior alcance (até 200 m) para distâncias de pista/rastreio alargadas.
7. Conclusão
A medição ótica da distância oferece uma abordagem revolucionária para a captação de dados de desempenho desportivo com uma precisão e simplicidade inigualáveis.
Utilizando sensores laser de tempo de voo num sistema de deteção de distância, os treinadores e engenheiros podem obter uma medição precisa da distância sem contacto para avaliação do movimento em tempo real.
Mesmo em condições difíceis - como baixa refletividade ou mudanças rápidas de postura - os módulos laser ToF modernos proporcionam um seguimento estável e contínuo.
Esta tecnologia não só está a melhorar a forma como os atletas treinam, mas também a moldar o futuro da ciência do desporto e da análise do movimento.
Perguntas e Respostas - Medição ótica da distância para aplicações desportivas
-
Os sensores laser de tempo de voo podem detetar seres humanos sem um refletor?
Sim. Os sensores de distância ópticos de alta qualidade com um forte processamento de sinal podem medir diretamente alvos humanos, embora o desempenho possa variar consoante a cor da roupa e a refletividade da superfície.
-
Qual é a frequência máxima das actualizações de distância em tempo real?
Muitos módulos de medição de distâncias de nível industrial podem emitir dados brutos através de UART ou RS485 até 100 Hz, adequado para análise de sprinting ou de movimento dinâmico.
-
Qual a precisão da medição de distâncias sem contacto no seguimento de movimentos?
A precisão típica é de ±10 mm para alvos dinâmicos e ainda mais elevada para medições estáticas, dependendo do alcance e das condições ambientais.
-
O sistema de deteção de distâncias pode ser integrado no Arduino ou no Raspberry Pi?
Sem dúvida. A maioria dos módulos laser ToF suporta protocolos de série padrão, permitindo a integração direta com sistemas incorporados para aplicações personalizadas.
-
Como é que a medição ótica da distância se compara com o seguimento de movimentos baseado em câmaras?
É mais rápido, mais robusto e independente da iluminação, não necessitando de calibração ou processamento de imagem - ideal para sistemas de sensores simples de treino desportivo em tempo real.
