6 шагов по подключению лазерного датчика к Raspberry Pi (руководство по UART)

Как подключить лазерный датчик к Raspberry Pi

Учимся подключаться лазерный датчик к Raspberry Pi открывает мощные возможности для робототехники, автоматизации и IoT-проектов. Это пошаговое руководство охватывает все необходимое для бесшовной интеграции, включая подключение оборудования (UART/RS232/RS485), последовательную конфигурацию Raspberry Pi, программирование на Python для измерение расстоянияи советы экспертов по поиску неисправностей. Создаете ли вы роботизированную навигационную систему или интеллектуальное устройство мониторинга, этот учебник поможет вам добиться точного лазерный дальномер Данные с помощью Raspberry Pi быстро и эффективно.

Как подключить лазерный датчик к Raspberry Pi через UART

Как подключить лазерный датчик к Raspberry Pi

Шаг 1: Выберите правильный интерфейс связи

Большинство лазерные датчики расстояния поддержка:
USART (Уровень TTL) - Прямая совместимость с Raspberry Pi UART.
RS232/RS485 - Требуется преобразователь уровня (например, MAX3232 для RS232 или MAX485 для RS485).
✅ Совет профессионала: Всегда проверяйте технические характеристики датчика на предмет совместимость по напряжению (3,3 В или 5 В), чтобы не повредить Pi.

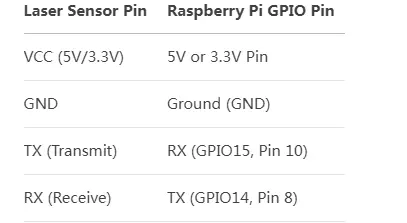

Шаг 2: Подключение оборудования - Raspberry Pi к лазерному датчику

Как подключить датчик лазерного дальномера к Raspberry Pi

Прямое подключение UART (TTL)
🔹 Для датчиков RS232/RS485:
Используйте Модуль преобразования TTL в RS232/RS485 между датчиком и Pi.

Шаг 3: Включите UART на Raspberry Pi

1.Откройте терминал и выполните команду: sudo raspi-config
2.Перейдите к Параметры интерфейса → Последовательный порт.
3.Отключить Вход в систему через последовательный интерфейс.
4.Включить серийное оборудование.
5.Перезагрузка:sudo reboot

Шаг 4: Установите последовательную библиотеку Python

Установите PySerial для считывания данных с датчиков:
sudo apt update
sudo apt install python3-pip
pip3 install pyserial

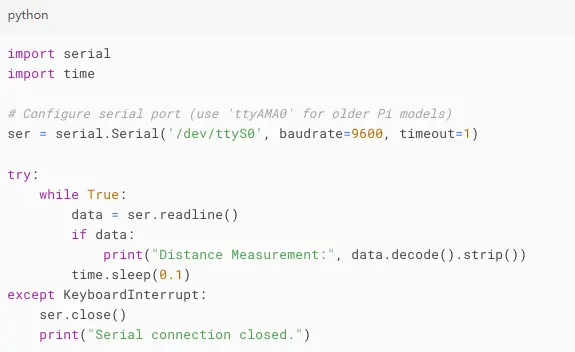

Шаг 5: Код Python для считывания данных лазерного датчика

Код Python для считывания данных лазерного датчика

Используйте этот скрипт, чтобы считывание измерений расстояния
🔹 Ключевые корректировки:
Сопоставьте скорость передачи данных (например, 9600, 115200) в соответствии с настройками вашего датчика.
Используйте ttyAMA0 если /dev/ttyS0 не работает (часто встречается в старых моделях Pi).

Шаг 6: Поиск и устранение неисправностей

❌ Данные не получены?
Проверьте Соединения TX/RX (при необходимости поменяйте местами).
Проверьте скорость передачи данных соответствует умолчанию датчика.
Обеспечить UART не используется Bluetooth (отключить с помощью sudo systemctl disable hciuart).
❌ Испорченные данные?
Подтвердите уровни напряжения (3,3 В против 5 В).
Добавить переключатель логических уровней при необходимости.

Лазерное измерение расстояния на Raspberry Pi

Следуя этому руководству, вы сможете успешно подключить лазерный датчик к raspberry pi для определения расстояния в реальном времени. Эта установка идеально подходит для:
✅ Робототехническая навигация
✅ Промышленная автоматизация
✅ Проекты DIY IoT

Для продвинутых приложений рассмотрите возможность интеграции с Raspberry Pi Camera или ROS (Robot Operating System).

Выбор правильного лазерного датчика для Raspberry Pi

Модель сенсораИнтерфейсДиапазонЛучшее для
LDJI²C200mПроекты в помещениях
PTFGUART3000mДроны/роботы
ЛПНПАналог40mНедорогие прототипы

🔍 * Совет профессионала: При подключении лазерного датчика к Raspberry Pi отдавайте предпочтение моделям, совместимым с напряжением 3,3 В, чтобы избежать смещения уровня в цепях.*
