Создаете ли вы умного робота, автономный беспилотный летательный аппарат или измерение расстояния проект, выбор лазерное сканирование модуль, совместимый с ESP32 имеет решающее значение для производительности и простоты интеграции. В этом руководстве мы расскажем, как выбрать лучший модуль, сравним несколько высокоточных вариантов и объясним реальные применения ESP32 лазерные датчики.
🔧 Зачем использовать ESP32 с модулем лазерной дальности?
Микроконтроллер ESP32 широко используется в IoT, робототехнике и встраиваемых системах благодаря своим возможностям:
- Двухъядерный процессор
- Возможность подключения Wi-Fi и Bluetooth
- Широкие возможности GPIO и последовательного интерфейса (UART, I2C, SPI)
Сопряжение ESP32 с лазером датчик расстояния Обеспечивает точное измерение расстояния в реальном времени на малых и больших расстояниях - идеальное решение для объектов обнаружениеИзбегание столкновений, измерение уровня жидкости и картографирование.
🔍 Ключевые факторы при выборе модуля лазерной дальности для ESP32
При выборе модуля лазерной дальности, совместимого с ESP32, учитывайте следующее:
✅ 1. Интерфейс связи
ESP32 поддерживает:
- UART: Последовательный и простой в реализации
- I2C: Хорошо подходит для нескольких датчиков с меньшим количеством выводов
- ШИМ или Аналог Выход: Проще, но с ограниченной точностью
Совет: Выберите модуль, поддерживающий UART или I2C, для достижения наилучших результатов при работе с ESP32.
✅ 2. Диапазон измерений
Выберите датчик в соответствии с требованиями к диапазону проекта:
- 0,1-10 метров: Робототехника в помещениях, определение уровня
- 10-100 метров: Применение вне помещений, картографирование на среднем уровне
- 100-2000 метров: Дальнее наблюдение, беспилотная альтиметрия
✅ 3. Частота обновления
- Высокая частота обновления (>3 Гц) лучше подходит для движущихся объектов и управления в реальном времени.
- Убедитесь, что прошивка ESP32 эффективно обрабатывает скорость передачи данных.
✅ 4. Размер и источник питания
- Платы ESP32 обычно питаются от 3,3 В или 5 В.
- Убедитесь, что ваш модуль соответствует требованиям по уровню напряжения и току.
📊 Лучший ESP32-совместимый модуль лазерной дальности (из Meskernel)
Давайте посмотрим на реальные модули из Мескернел которые полностью совместимы с ESP32, включая технические характеристики и указания по интеграции.
| Модель | Диапазон | Интерфейс | Точность | Скорость обновления | Примечания |
|---|
| LDJ-4Hz | 0.03-120m | UART | ±3 мм | 4 Гц | Идеально подходит для компактных проектов ESP32, стабильный выход UART |
| LDJ-20Hz | 0.03-100m | UART / I2C | ±3 мм | 20 Гц | Более высокая частота обновления, лучше для динамических систем |
| Серия TC25 | 3-1500m | UART / RS232 / RS485 | ±1m | 3 Гц | Водонепроницаемый корпус с большим радиусом действия для использования вне помещений |
| Серия TS1224 | 5-2000m | UART | ±1m | 3 Гц | Лучший вариант для сверхдальних расстояний БПЛА & измерение поля |
| OEM TOF Модули | 0.01-25m | UART / I2C | ±1 мм | 30 Гц | Компактные модули ToF, идеально подходящие для роботов и беспилотники |
👉 Совет профессионала: Для картографирования роботов в режиме реального времени модуль LDJ-20Hz предлагает оптимальный баланс между скоростью и точностью. Для альтиметрии беспилотников или дальнего мониторинга используйте серию TS1224.
💡 Типовые приложения с ESP32 + лазерный датчик
Вот несколько проектов, в которых лазерный модуль, совместимый с ESP32, может показать себя с лучшей стороны:

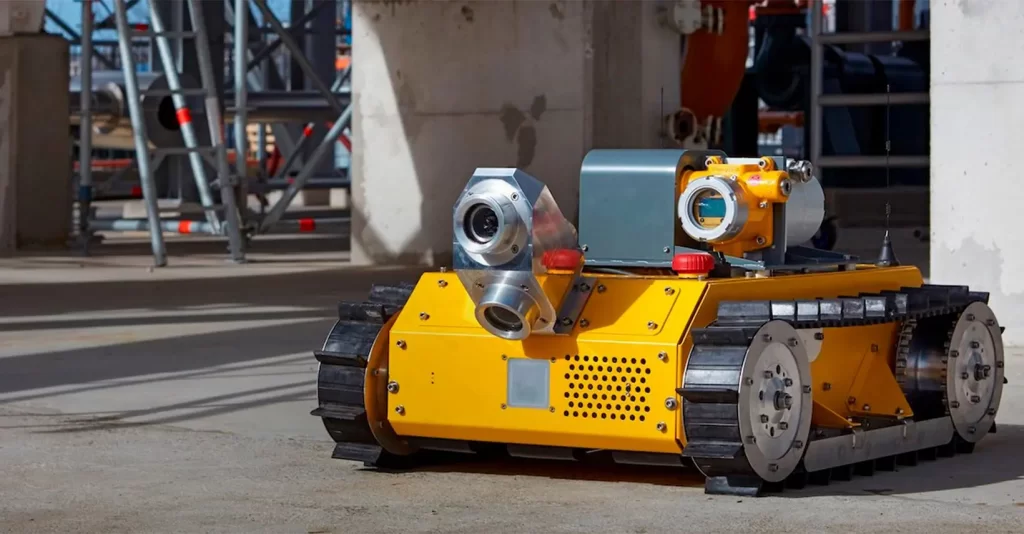

🤖 1. Избегание препятствий в робототехнике
Используйте модуль LDJ-4Hz или TOF для определения расстояния в реальном времени и изменения направления движения на основе данных о близости.
🚁 2. Контроль высоты БПЛА
Датчики дальнего действия, такие как TC25 или TC1224 может измерять точное расстояние до земли, помогая стабилизировать взлет/посадку.

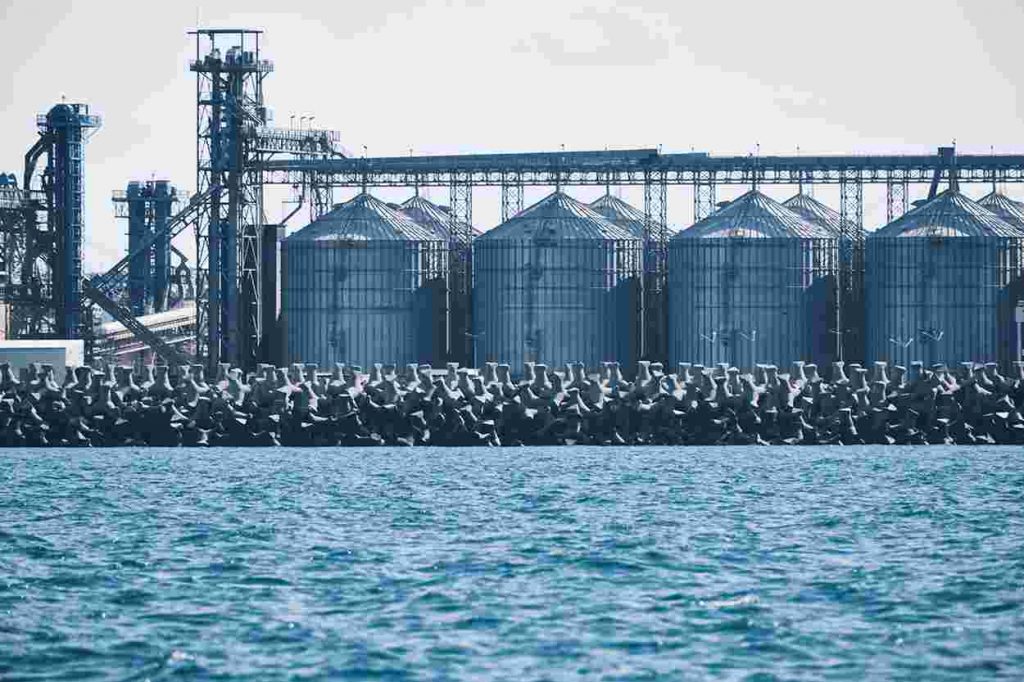

🧪 3. Мониторинг промышленного уровня
Контролируйте уровень жидкости или материалов в резервуарах с помощью модуля, способного работать на расстоянии 100 м, в сочетании с Wi-Fi ESP32 для отправки оповещений.
🏗️ 4. Интеллектуальная инфраструктура
Интегрируйте лазерный модуль в приложения IoT, такие как мониторинг ворот, позиционирование лифта или обнаружение смещения конструкций.
🔌 Образец подключения: ESP32 + LDJ-4Hz (UART)
Лазерный модуль LDJ-4Hz Плата ESP32
---------------------- ---------------
VCC (5 В) VIN или 5 В
GND GND
TXD RXD (GPIO16)
RXD TXD (GPIO17)
Если лазерный датчик выдает 5 В, а ваш ESP32 работает на логике 3,3 В, используйте переключатель уровней.
Пример кода Arduino (чтение UART)
#include
HardwareSerial mySerial(1);
void setup() {
Serial.begin(115200);
mySerial.begin(115200, SERIAL_8N1, 16, 17); // RX=16, TX=17
}
void loop() {
if (mySerial.available()) {
String distance = mySerial.readStringUntil('\n');
Serial.println("Расстояние: " + расстояние);
}
}
Где купить лазерные модули, совместимые с ESP32?
Мескернел предлагает широкий ассортимент модули лазерной дальнометрии совместимые с ESP32, от компактных ToF-модулей до дальнобойных датчиков промышленного класса.
👉 Исследуйте модули лазерной дальнометрии"
Если вы не уверены, какая модель подойдет для вашего проекта, сотрудники компании предоставляют бесплатные технические консультации и помогут подобрать оптимальный вариант для вашего оборудования.
📌 Заключительные мысли
Использование модуля лазерной дальности, совместимого с ESP32, открывает мир возможностей - от автономной навигации до промышленного зондирования. Нужен ли вам компактный датчик для DIY-бота или мощный модуль для наружного применения, Meskernel предлагает надежные и масштабируемые варианты.
Разработчики, инженеры и производители могут использовать ESP32 в паре с подходящим лазерным модулем для точного измерения расстояния в реальном времени и в любых условиях.
🔍 Часто задаваемые вопросы (FAQ)
Какой тип модуля лазерной дальности лучше всего подходит для ESP32?
Выбор оптимального типа зависит от потребностей вашего проекта. Для простой робототехники в помещении хорошо подойдет лазерный модуль UART малого радиуса действия, например LDJ-4Hz. Для уличных роботов или роботов дальнего действия идеально подойдут модули типа TC25 или TS1224 (до 2000 м), полностью совместимые с ESP32 по UART или RS232.
Можно ли использовать лазерные модули I2C с ESP32?
Да, ESP32 поддерживает I2C, и многие лазерные модули (включая модели на основе TOF) поддерживают связь I2C. Убедитесь, что логический уровень датчика совместим (3,3 В или используйте переключатель уровней).
Как запитать модуль лазерного дальномера от ESP32?
Большинство плат разработки ESP32 могут подавать 3,3 В или 5 В через VIN. Проверьте, какое напряжение требуется вашему модулю. Некоторые лазерные модули требуют входного напряжения 5 В, но выводят последовательные сигналы TTL 3,3 В - идеальный вариант для ESP32.
Можно ли подключить несколько лазерных модулей к одному ESP32?
Да, если модули поддерживают I2C, вы можете подключить несколько датчиков к одной шине, используя разные адреса. Для модулей с UART вам потребуется либо несколько аппаратных последовательных портов, либо использование SoftwareSerial (в вариантах неESP32-S3).
Какова типичная точность лазерных модулей расстояния, используемых с ESP32?
Модули TOF: ±1-2 мм (малый диапазон)
Модули LDJ: ±3 мм (диапазон 0,1-100 м)
Серия TC: 1 м (5-2000 м)
Точность также зависит от отражающей способности цели, угла наклона и помех окружающей среды.
Может ли ESP32 обрабатывать высокоскоростные данные с лазерных датчиков в режиме реального времени?
Да, двухъядерный ESP32 достаточно мощный, чтобы обрабатывать лазерные потоки данных (например, с частотой обновления 10 или даже 50 Гц) и одновременно обрабатывать их для отображения, управления или передачи по Wi-Fi.
Где можно купить модули лазерной дальности для ESP32?
Вы можете найти проверенные и готовые к интеграции модули лазерной дальнометрии с сайта Meskernel.netСреди них компактные модули TOF, серия TC с большим радиусом действия и датчики промышленного класса с выходами UART, I2C и RS485.
Как отладить вывод расстояния с лазерного модуля на ESP32?
Используйте Serial Monitor на Arduino IDE для визуализации входящих данных UART. Убедитесь, что скорость передачи данных совпадает, и проверьте проводку (особенно реверс TX/RX). Если уровни напряжения отличаются, используйте переключатели логических уровней.
В чем разница между TOF и лазерными модулями расстояния для ESP32?
Модули TOF (время полета) - ближнего радиуса действия, компактные, быстрые и отлично подходят для обход препятствий.
Расстояние до лазера датчики (например, серии LDJ или TC) используют фазовый сдвиг или импульсный метод и подходят для измерений на больших расстояниях или с высокой точностью.
Можно ли интегрировать лазерные модули с ESP32 и OLED/Nextion дисплеем?
Безусловно. ESP32 обладает достаточной вычислительной мощностью и последовательными портами, чтобы одновременно подключить лазерный модуль и OLED-дисплей/Nextion, отображающий в реальном времени измерения расстояния или предупреждения.
Можно ли использовать ESP32 с лазерными датчиками для измерений на улице?
Да. Такие модули, как TC25 и TS1224, предназначены для использования вне помещений, они способны работать на больших расстояниях и невосприимчивы к солнечному свету. Убедитесь, что вы используете погодоустойчивый корпус, если вы подвергаетесь воздействию дождя или пыли.
